スジボリ

 今はスタークジェガンのディテールアップ(スジボリ)実施中ですが、今日は私が行っている
スジボリの方法を紹介したいと思います。とはいっても私などまだまだヒヨッコですので、参考
程度で・・

 スジボリをするには当然「彫る道具」が必要ですが、私はこれを使っています。


 スジボリ堂のBMCタガネです。スジボリ専用工具ですので性能は抜群。私は0.2mmを
使っていますが、0.1mmでもいいかもしれません。もちろん安価なケガキ針やコンパスなど
でも作業は可能ですが、スジボリを続けていくうちに、必ずBMCタガネに行き着くので、
最初からこれを買ったほうがいいです。ただし、値段はかなり高いですが・・

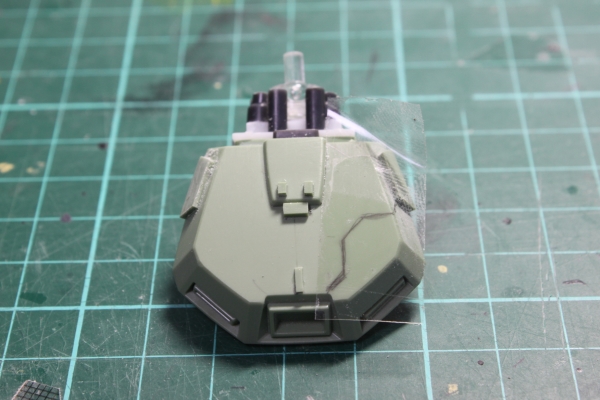

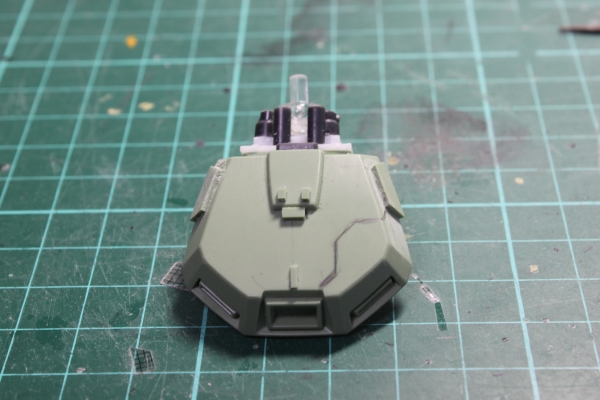

 それではスタークジェガンのリアスカートにスジボリを入れていきます。まずシャープ
ペンで下書きをします。


 下書きが終わったら、セロハンテープを上から貼って、デザインを写し取ります。

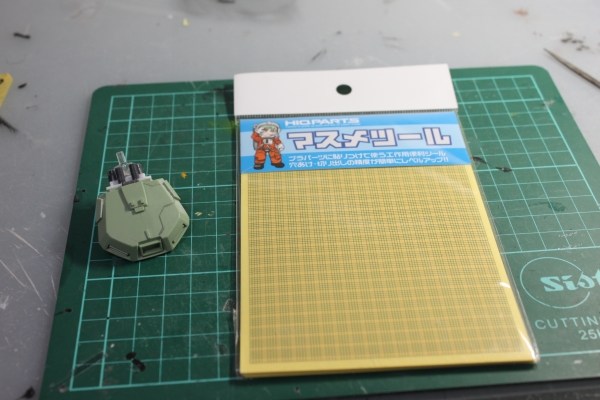

 そしてここで登場するのがHIQ-PARTSさんのマスメツールです。これは硬いシールに
マスメが印刷されたもので、スジボリのガイドを作るときに使います。
 その使用法は・・・

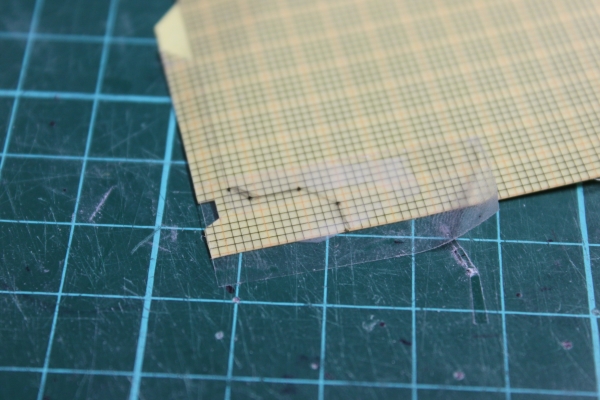

 まず、さきほどのデザインを写し取ったセロハンテープをマスメツールの上に貼ります。

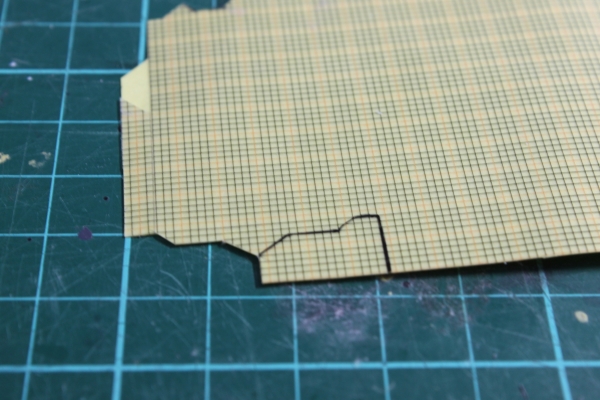

 そして、下書きのデザインと一番近い形になるようにマスメツールの線の交点に点を打ち、
カットすると・・

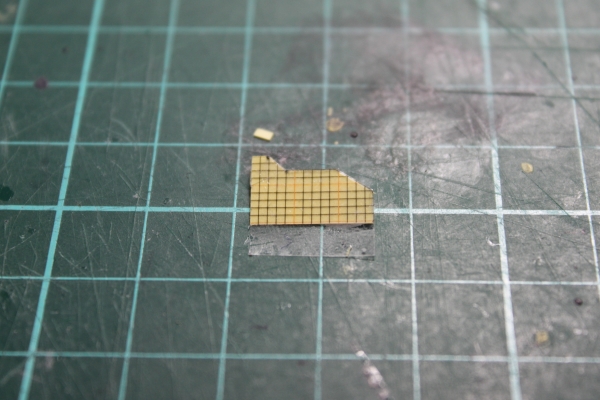

 このようにスジボリガイドが出来上がります。

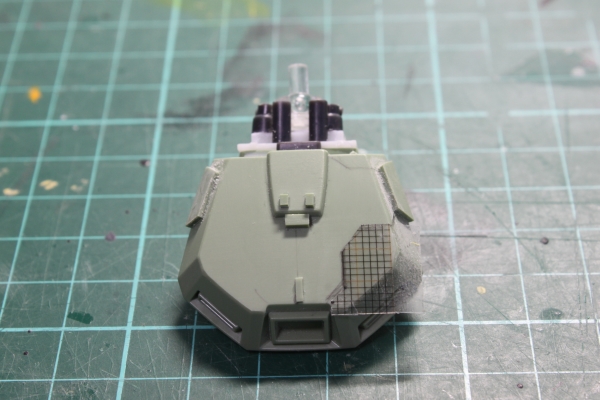

 あとは、パーツに貼ってコレをガイドにBMCタガネでスジボリを行います。スジボリしながら
写真が撮れないので、作業中の写真はありませんが、美しく仕上げるコツは力をいれずに
少しづつ彫ることです。力を入れて彫ると失敗します。

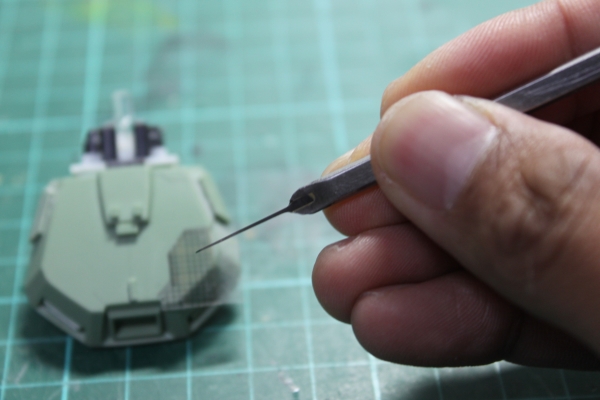

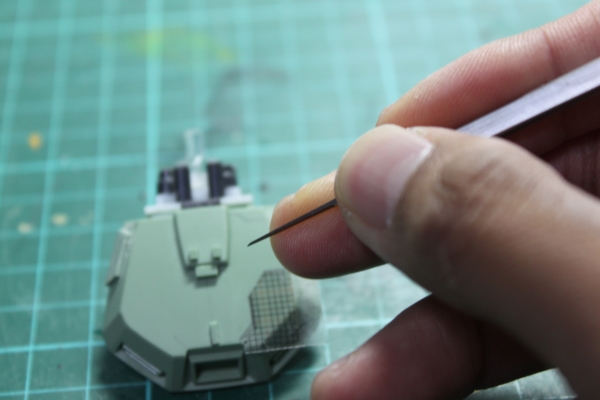

 BMCタガネの持ち方ですが、上の写真のように持ちますと、彫っているときに刃先がブレて
ガタガタのスジになってしまうことがあるので、


 刃先がブレないように、このように持ちます。

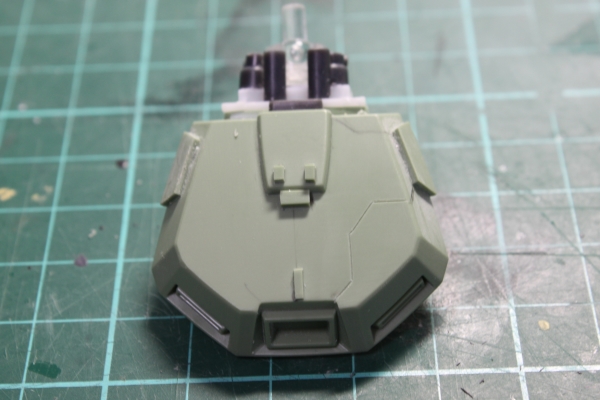

 というわけで、スジボリ終了。


 また、マスメに沿ってガイドを作っているので、マスを数えていけば、簡単に左右対称
のガイドを作ることができます。
 実は左右対称のガイドを作るより、左右対称の位置にガイドを貼ることの方がはるか
に難しいのです。どなたかいい方法を知っている方がいたら教えてください・・
